攪拌ロールの交換(SPG23F)

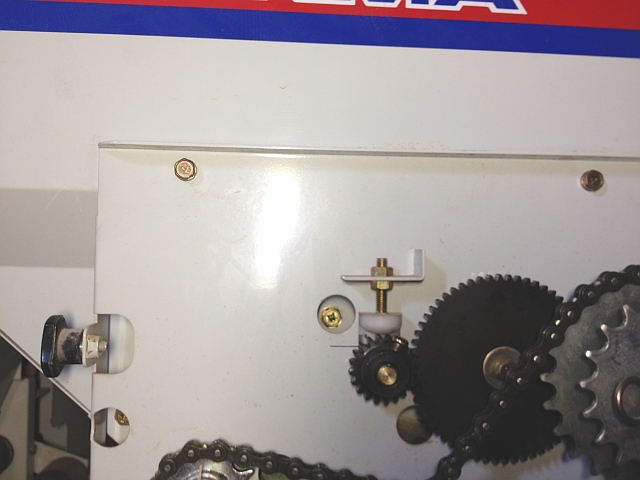

SPG23F 播種ホッパ 固定ボルトコンマ播種機SPG23Fで、攪拌ロールの交換です。

播種ホッパを取り外す必要があるため、カバー類を外します。

その後、播種ホッパの掃除口蓋(板)の固定ボルト(蝶ネジ)2本と側面にある固定ボルト(頭部10㎜)左右各4本を外すと、播種ホッパは取り外せます。

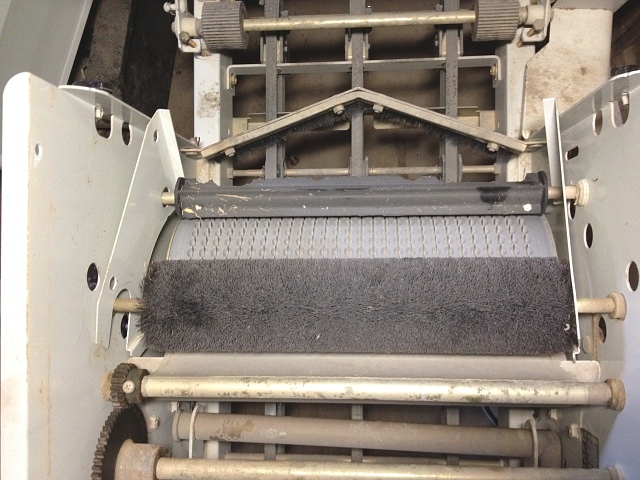

SPG23F 攪拌ロール 摩耗このように攪拌ロールが摩耗してボロボロになると、播種ホッパ内の籾は流れよく落ちません。

つまり、播種が上手くいきません。

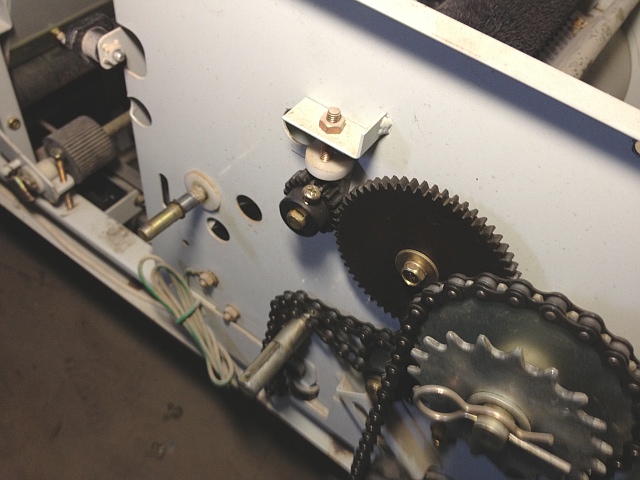

SPG23F 攪拌ロール軸 駆動スプロケット 取り外し攪拌ロール軸の駆動スプロケット、チェーンを外します。

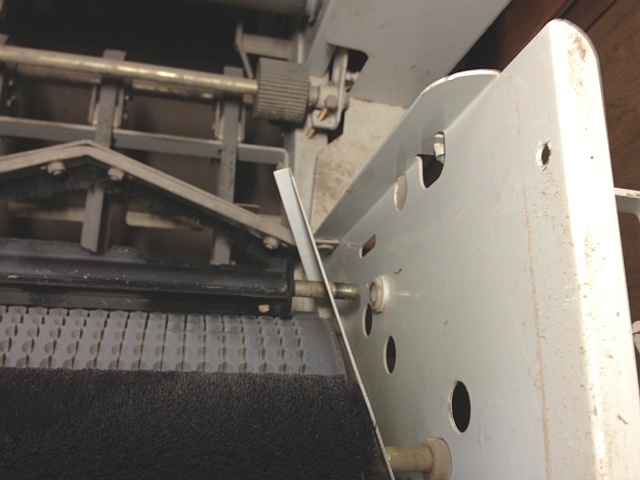

SPG23F 攪拌ロール軸 軸用スナップ・リング 取り外し後攪拌ロール軸の両端にある軸用スナップ・リングをそれぞれ外します。

その後、軸受け材を外します。

これは内側から軸受け材に細めのピン・ポンチなどをあてがい、ハンマで叩けば外れます。

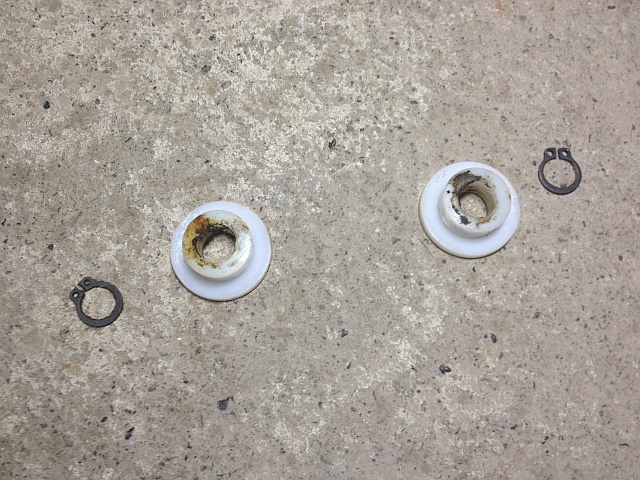

SPG23F 攪拌ロール軸 軸用スナップ・リング 軸受け材外した軸用スナップ・リングと軸受け材です。

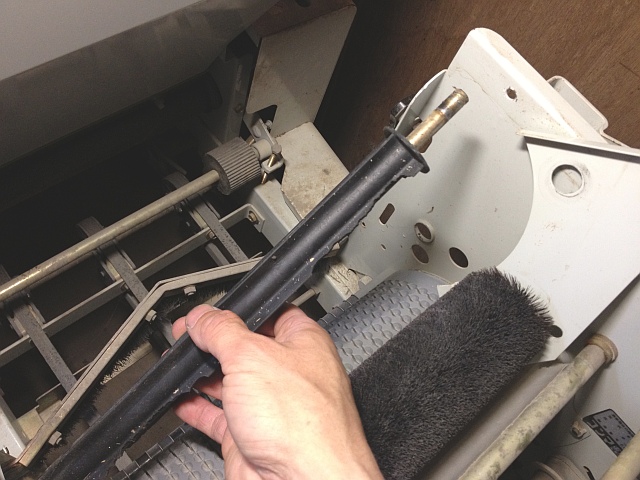

SPG23F 攪拌ロール 取り外し攪拌ロールは、横ずらしして取り外します。

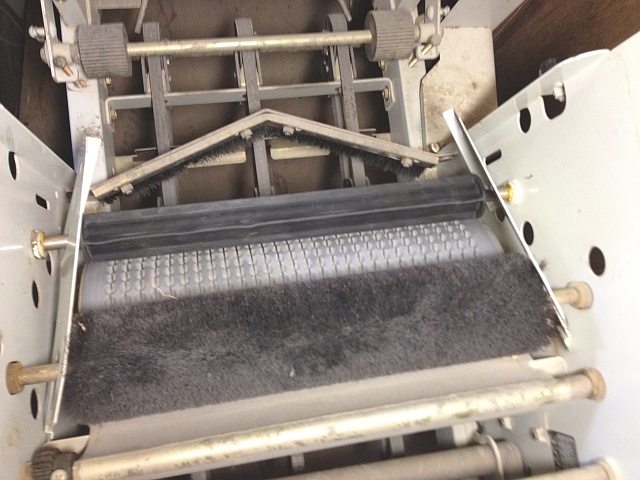

SPG23F 攪拌ロール 取り付け後軸受け材にグリースを塗付してから、新品の攪拌ロールを取り付けます。

軸用スナップ・リングを取り付け抜け止めした後は、外した順番と逆の順番に組み付けていくだけです。
