ロータリが昇降を繰り返しハンチングする（GT3）

クボタ・トラクタGT3で、ロータリが昇降を繰り返しハンチングする症状です。

自動耕深装置を切った状態でロータリを上げてもハンチングします。

落下速度調整ダイヤルを完全に閉めると、ロータリのハンチングは収まり落下する事はないので、ピストンのOリングとバック・アップ・リングは異常なさそうです。

また、モンロは正常に作動する状況です。

ミッション・オイルとミッション・オイル・フィルタを交換してからの使用時間は30時間で、オイルの量と質も問題ない状態です。

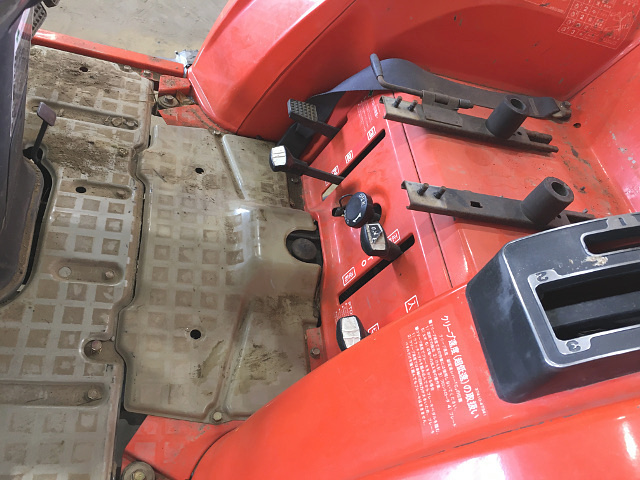

これらの症状から考察するとコントロール・バルブの交換になるので、早速シートを外し、カバー類を外しにかかります。

ヒッチを外してジャッキ・アップし、後輪を外してからカバー類を外します。

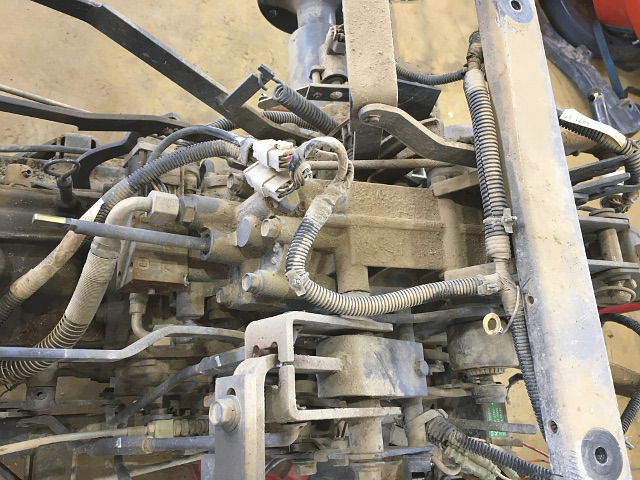

左写真のように、安全フレームを含む支柱ブラケットを外さないとカバーは外せません。

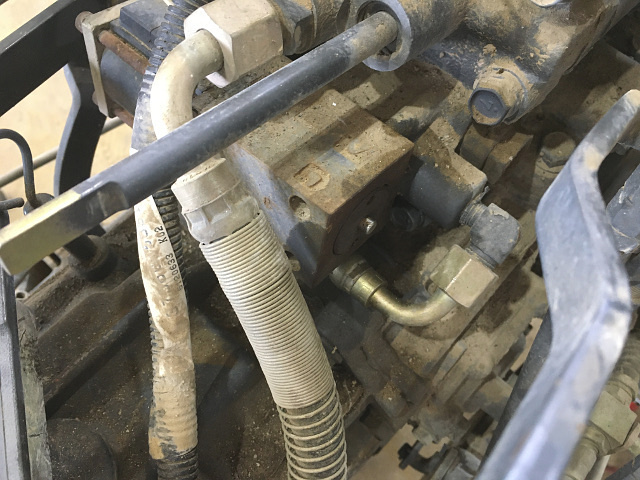

モンロ・ソレノイドの上にある低圧側の油圧ホースを外します。

コントロール・バルブはシリンダ・ケース内にあるので、シリンダ・ケースを外すのに邪魔になるものは全て外していきます。

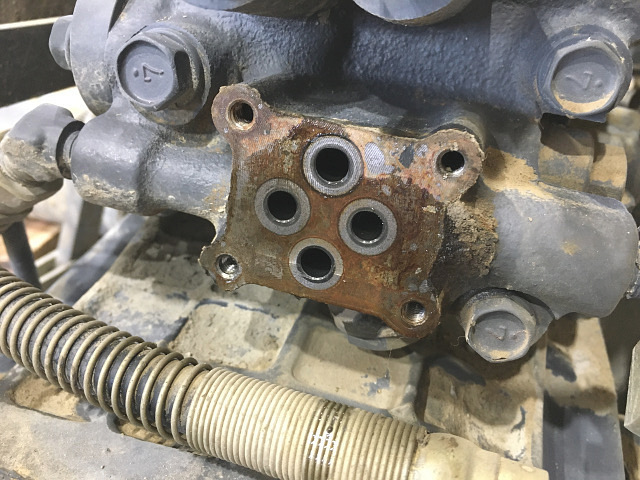

モンロ・ソレノイドを外します。

モンロ・ソレノイドを外した後は、油路にゴミが入らないように気を付けて作業します。

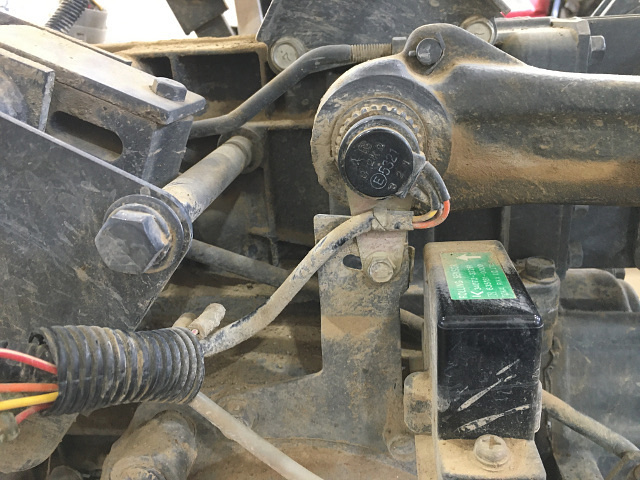

リフト・アーム・センサと配線類も外しておきます。

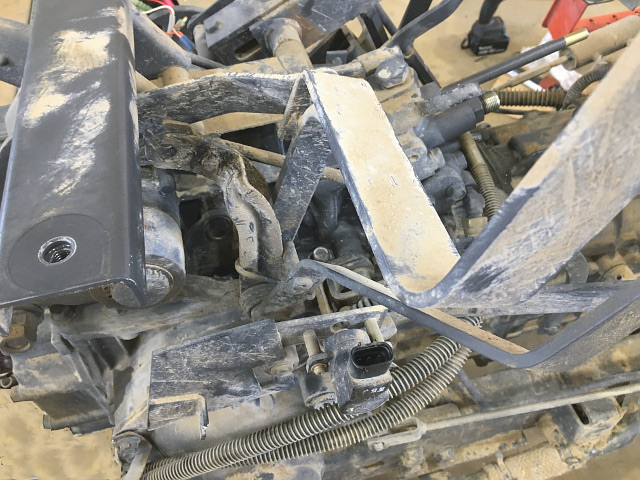

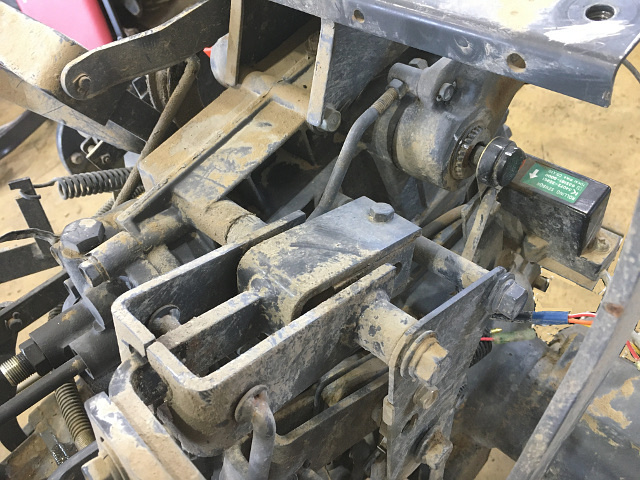

油圧レバー側を一体で外します。

割ピンを外してロッド類を外し、横から頭部14㎜の固定ボルト3本を外せば一体でごっそり外れます。

また、左写真では見えませんが、デフ・ロック・ペダルのスプリングも外しておきます。

強いスプリングなので外すのにそれなりに力が要りますが、紐で引けば何とか外せます。

同じように主変速レバー側も一体で外します。

主変速レバー側は、各ロッドとの連結部の割ピンが外し難いです。

リフト・アームは外す必要がないのでそのままです。

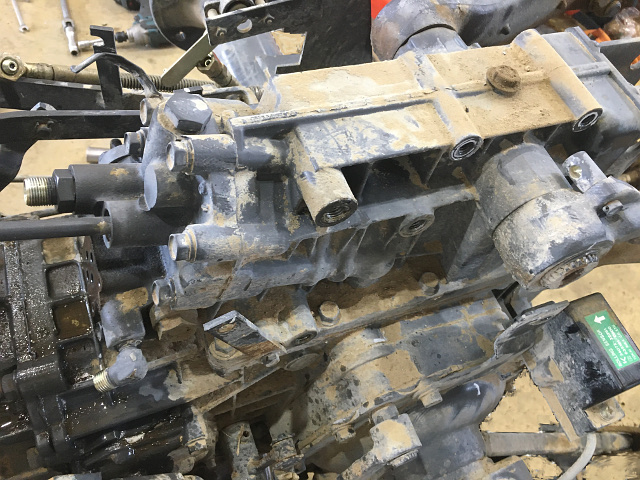

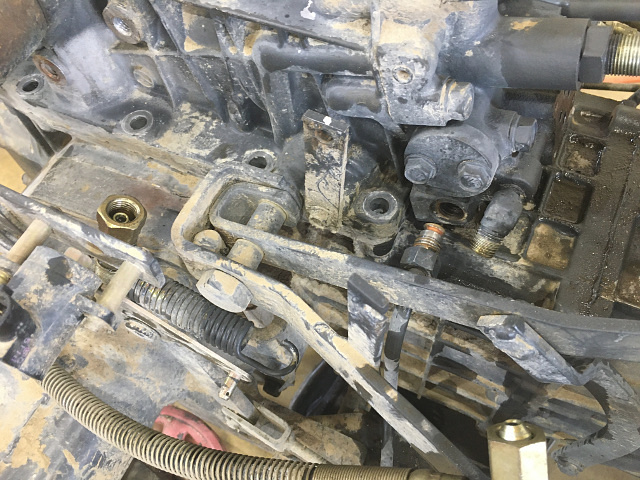

左写真のように油圧配管と油圧ホースを外したら、シリンダ・ケースを固定しているボルト（頭部14㎜）を全て外します。

トップ・リンクのブラケットを外さないと見えないところにも、固定ボルトが付いています。

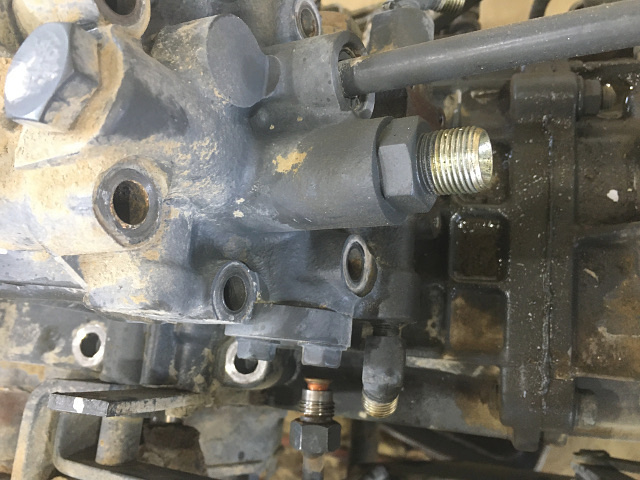

シリンダ・ヘッドの固定ボルト（頭部14㎜）を全て外します。

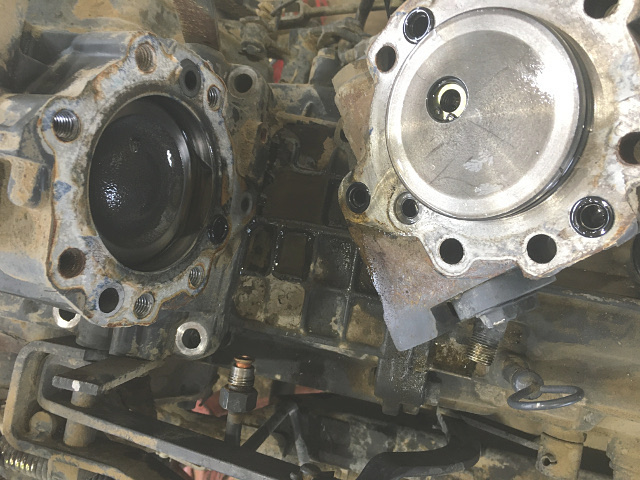

シリンダ・ヘッドを外します。

ついでにリフト・アームを手で一気に下げて、ピストンを押し出して外しておきます。

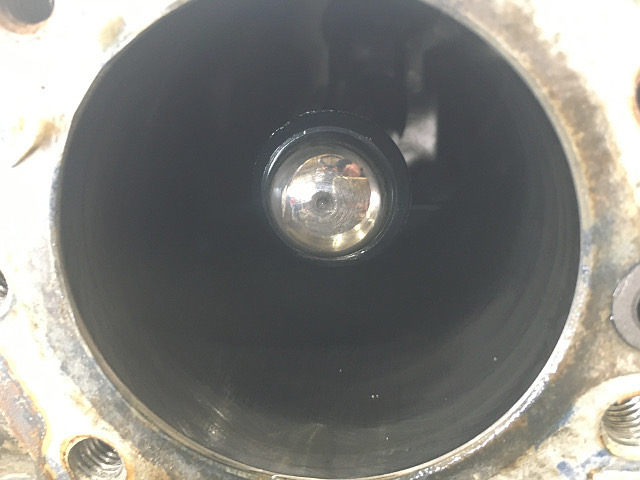

左写真は、ピストンを外した後のシリンダ内です。

ピストンが押し上げられる（後方に動く）事で、シリンダ内に見える頭部が丸い金属棒が下がり、それに梃子の原理で連結されたリフト・アームが上がる構造です。

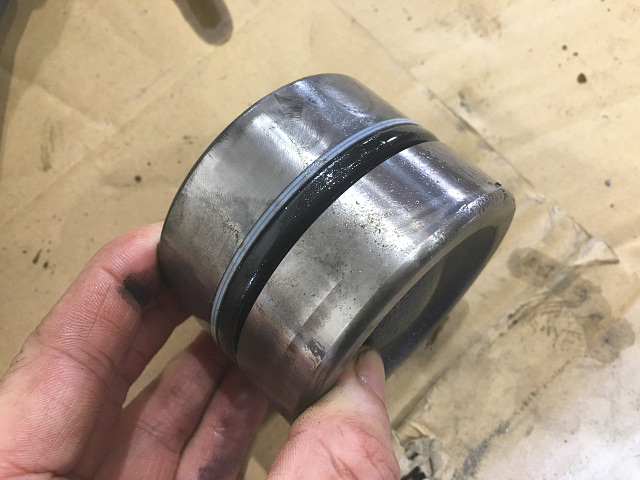

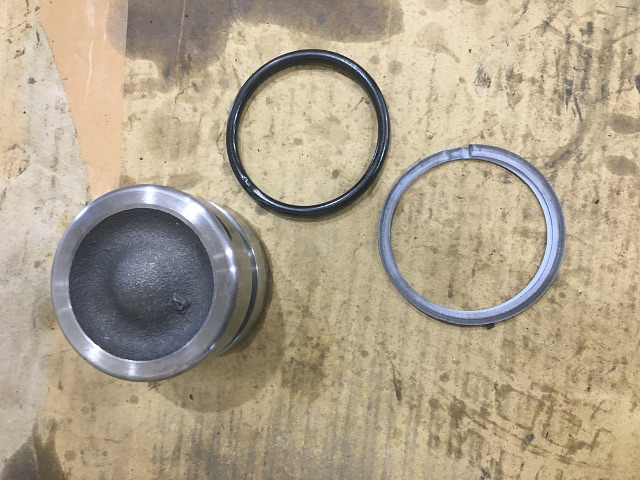

取り外したピストンです。

今回の直接的な原因ではありませんが、ついでなのでOリングとバック・アップ・リングを交換します。

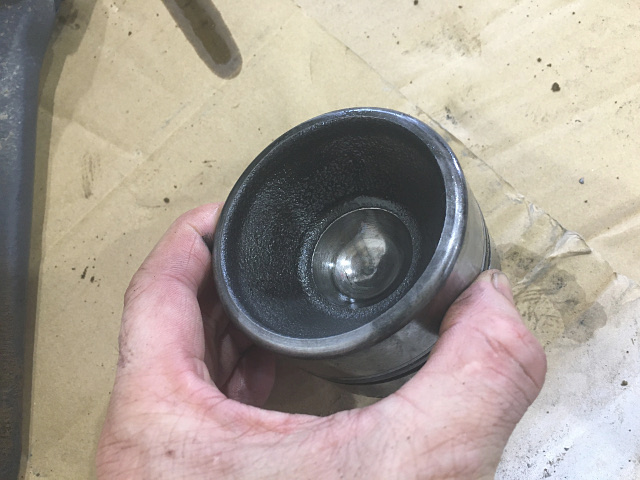

左写真で分かるように、ピストンの下側は窪みになっています。

取り外したシリンダ・ヘッドです。

そこそこの重さがあり、リフト・アームもくたくたと動くので、若干扱い難いです。

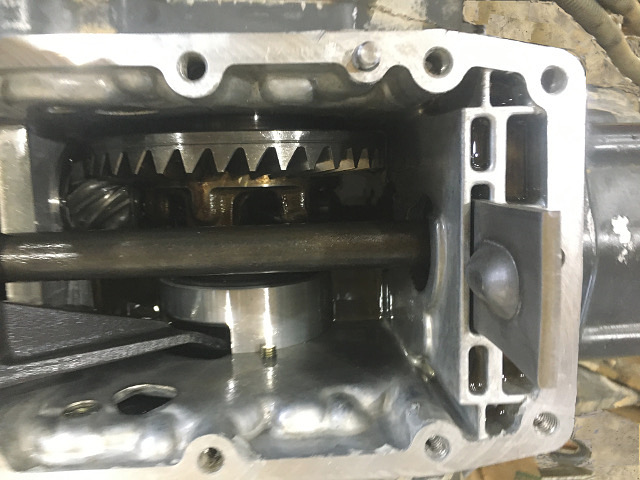

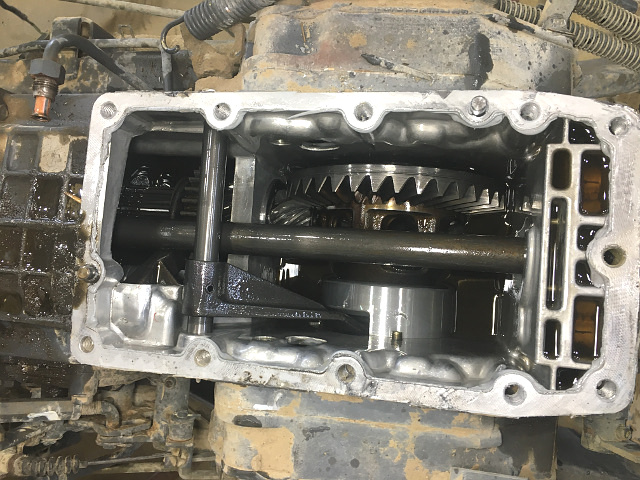

左写真で分かるように、トラクタ側はデフ・ギヤなどが丸見え状態になります。

ミッション・オイルを抜いていないので、ギヤ類がオイルに浸かったままです。

シリンダ・ケースとの接合面のゴミと油分を除去し、 きれいにしておきます。

この時、中にゴミを落とさないように気を付けて洗浄します。

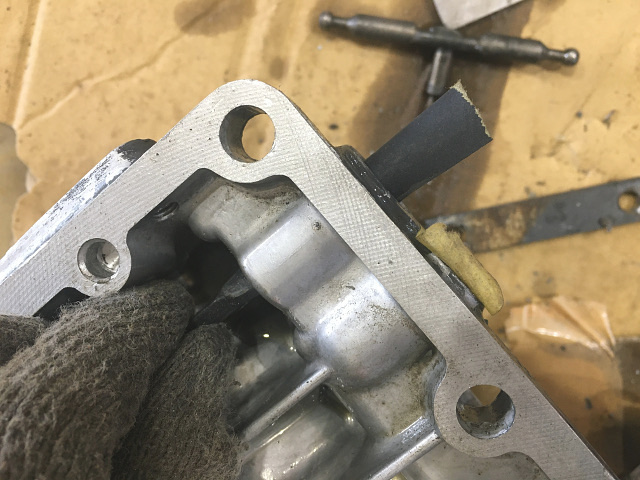

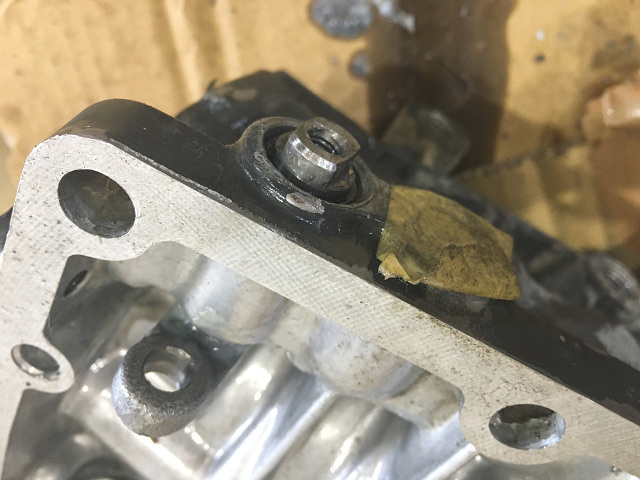

スプール作動アーム軸のOリングも交換するのですが、少し動きが重いので、動きを良くするために外して摺動面を磨きます。

潤滑剤を吹き付けて、#1000の耐水ペーパで摺動面を磨き、パーツ・クリーナで汚れを洗い落としたら、グリースを塗布して新しいOリングを入れてアームを組み付けます。

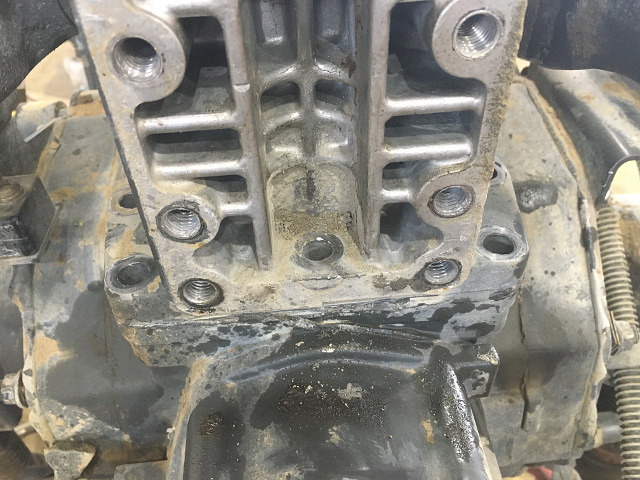

ケース接合面も、ゴミや油分を除去してきれいにしておきます。

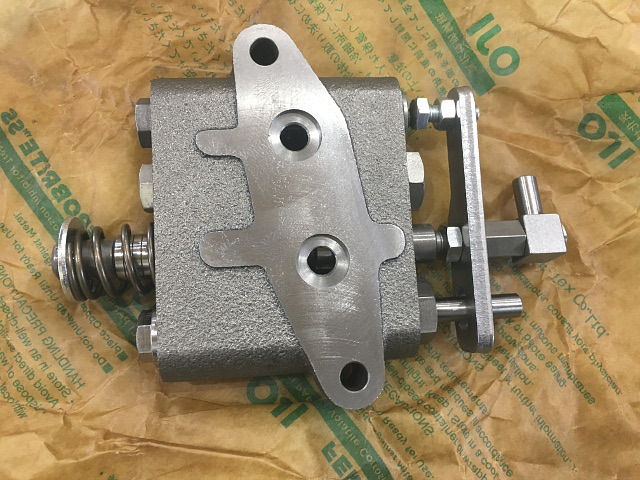

新しいコントロール・バルブは、古いものに比べて形状が違いますが、後継品に変わっただけで問題なく取り付きます。

Oリングを2個入れますが、当然新品に交換です。

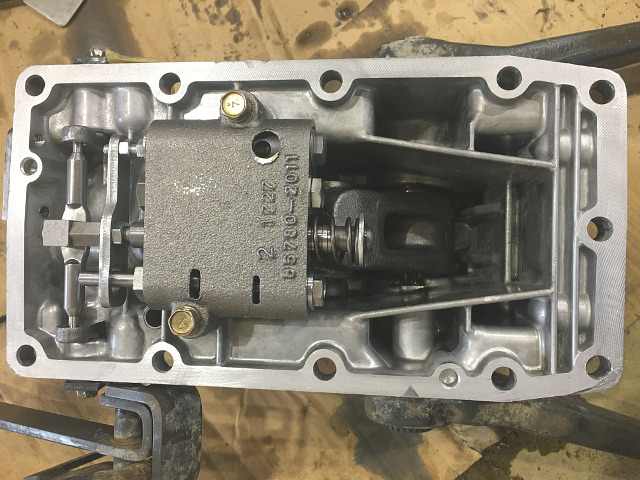

新しいコントロール・バルブを取り付けます。

スプール作動レバーもセットで交換になります。

ピストン下部アームの上限規制板を忘れずに入れたら、接合面全体に液体ガスケットをしっかり塗布し、シリンダ・ケースを取り付けます。

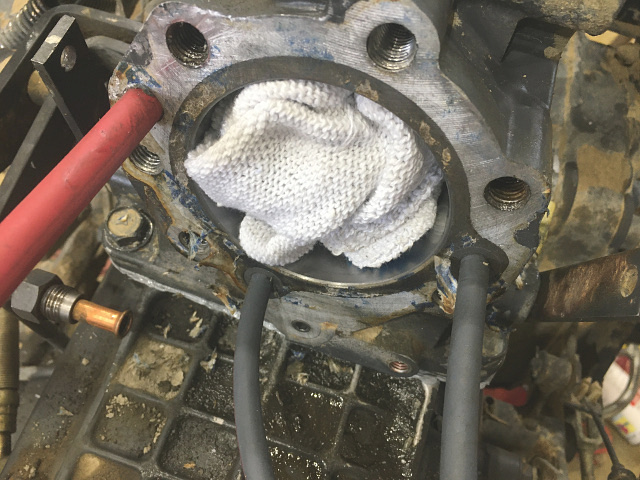

シリンダ・ヘッドとの接合面の下処理を忘れていたので、左写真のように燃料ホースなどを使い、中にゴミが入らないように工夫して接合面をきれいします。

シリンダ・ヘッド側も同様にきれいにします。

ピストンからOリングとバック・アップ・リングを外します。

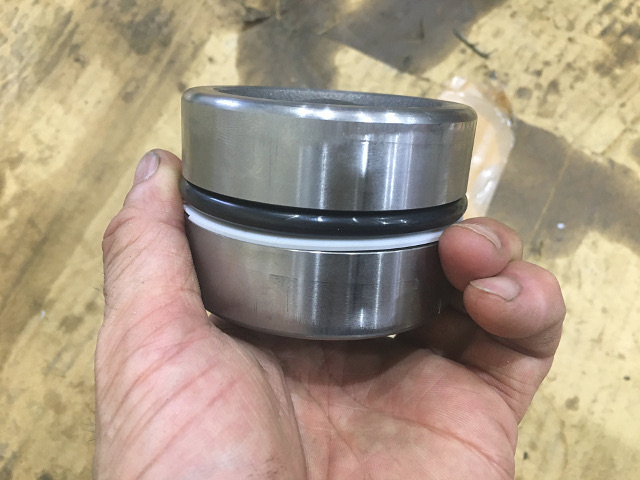

きれいに洗浄したピストンに、新品部品のOリングとバック・アップ・リングを取り付けます。

薄く油圧オイル（ミッション・オイル）を塗布してから、シリンダ内に落とし込みます。

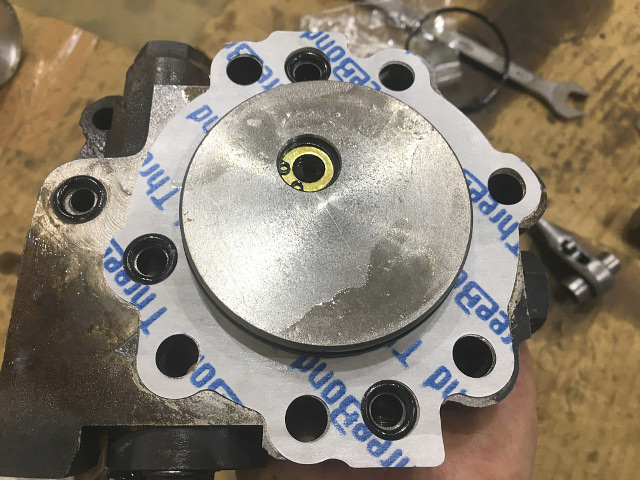

シリンダ・ヘッド側のOリングとガスケットも、全て新品部品を取り付けます。

Oリング回りに薄くオイルを塗布してから、シリンダ・ヘッドをシリンダ・ケースに取り付けます。

この後、外した部品を全て元に戻し、動作確認して正常な状態を確認できたので良しとします。

最後に、フィード・バック・ロッドの調整を忘れずにしておきます。

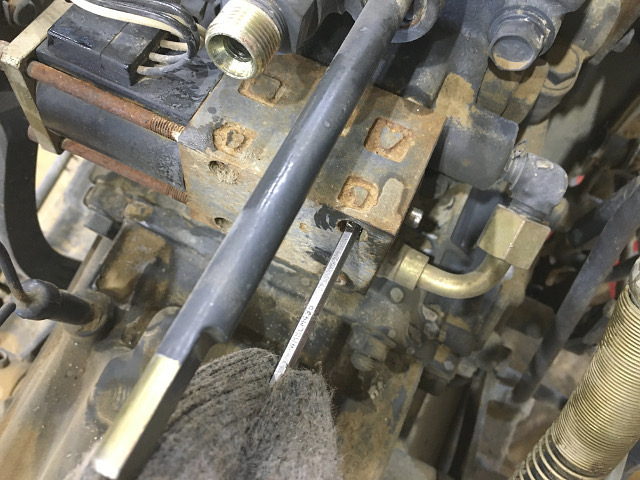

エンジン回転を1300～1500回転にして、油圧（ポジション）レバーを最上げ位置に動かし、ナットを回して油圧がリリーフする位置から3回転戻して固定し、修理完了です。
