今回は、クボタ・トラクタKL44ZCの点検整備について記載します。

自分で出来ることを中心にまとめました。


必要工具と道具:  14、17、19㎜メガネ・レンチ、モンキ・レンチ(~30㎜)、エレメント脱着工具、オイル・ジョッキ、ウエス、グリース・ガン、廃油箱(1~2)、コンプレッサ、エア・ガン、万能グリース


作業は必ず平坦な場所で行います。


◎エンジン・オイルとエンジン・オイル・フィルタの交換…交換時期:オイル100時間毎、フィルタ200時間毎、点検→始動前

KL44ZC クランク・ケース ドレン・ボルト 取り外し後クランク・ケース(エンジン・オイル)のドレン・ボルトは、エンジン真下のオイル・パンに2箇所あります。

左右の両方のドレン・ボルト(頭部19㎜)を外しますが、パッキンを無くさないようにします。

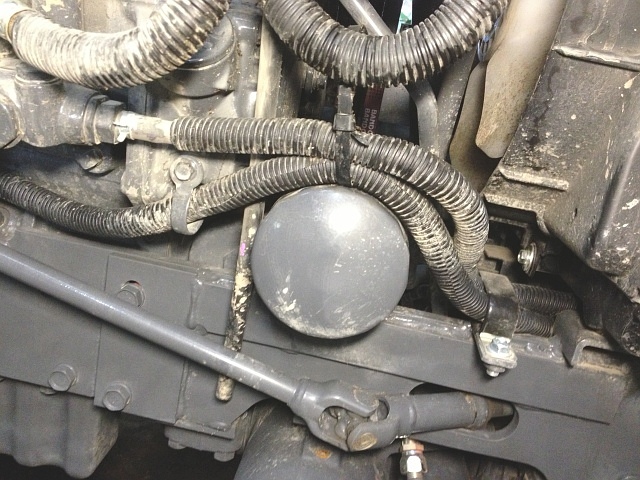

KL44ZC クランク・ケース オイル・フィルタエンジン・オイル・フィルタは、エンジンの右側にあります。

エレメント脱着工具を使って外します。

正ネジなので、左に回せば外れます。

KL44ZC クランク・ケース オイル・フィルタ 取り外し後取付面をウエスできれいにします。

または、潤滑剤などを吹き付けて汚れを落とします。

オイル・フィルタの取り付けは、オイル・フィルタのシール部にエンジン・オイルを薄く塗付し、ゴミが付着しないように気を付けて行います。

オイル・フィルタは手で締めますが、シール部が接触してから、3/4回転くらい回せば十分です。

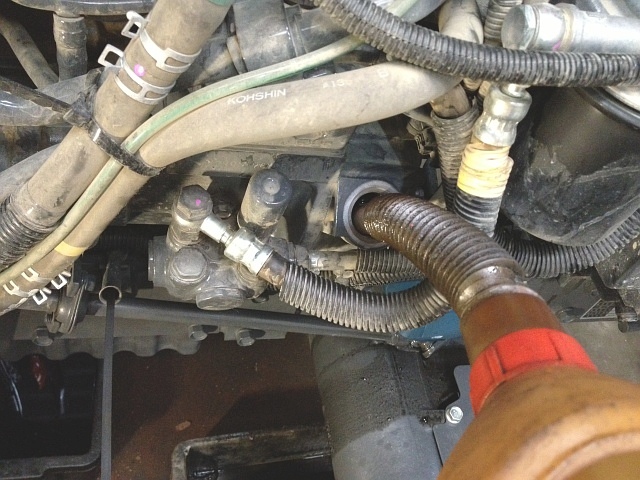

KL44ZC クランク・ケース エンジン・オイル 給油エンジン・オイル給油口は、エンジンの右側にあります。

また、検油棒は給油口の左下あたりにあります。

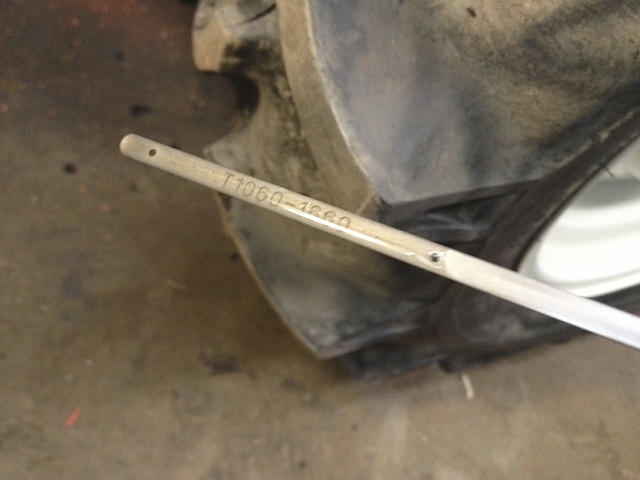

KL44ZC クランク・ケース オイル・ゲージエンジン・オイルは、検油棒(オイル・ゲージ)の上限線(穴)の所まで入れます。

エンジン・オイルを入れたあと、一端オイル栓をし検油棒を挿します。

そして、エンジンを始動し数分回して止めます。

その後、10分くらい経過してからもう一度検油棒を確認します。
足りない場合は上限線のところまで追加します。

基本は上限線と下限線の間に油面があれば良いのですが、きっちり上限線まで入れておきます。

極端に入れ過ぎると出力低下の原因になります。



◎ラジエータのクーリング・システムの清掃…2年毎

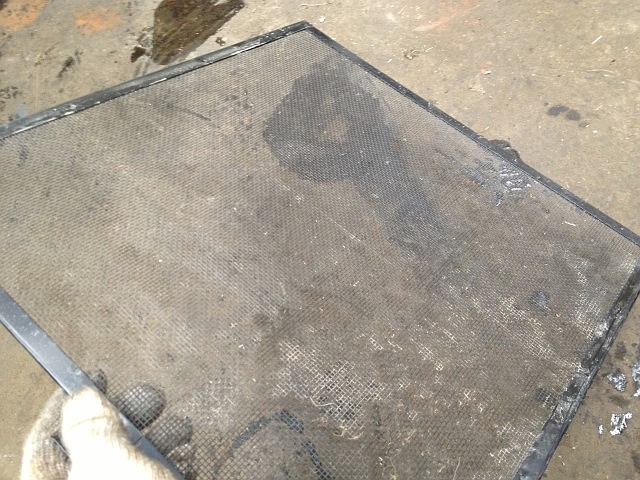

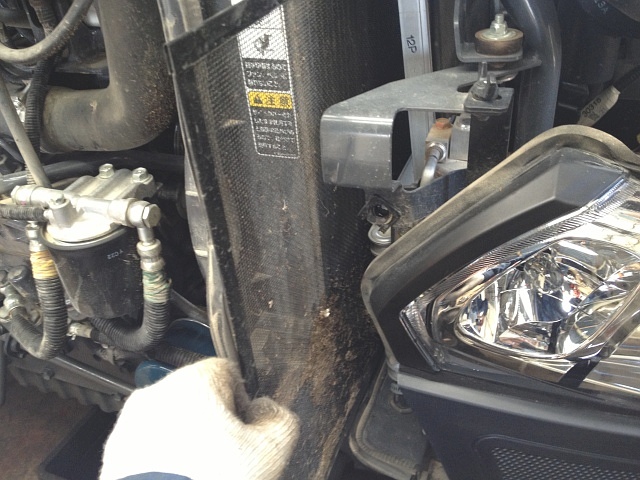

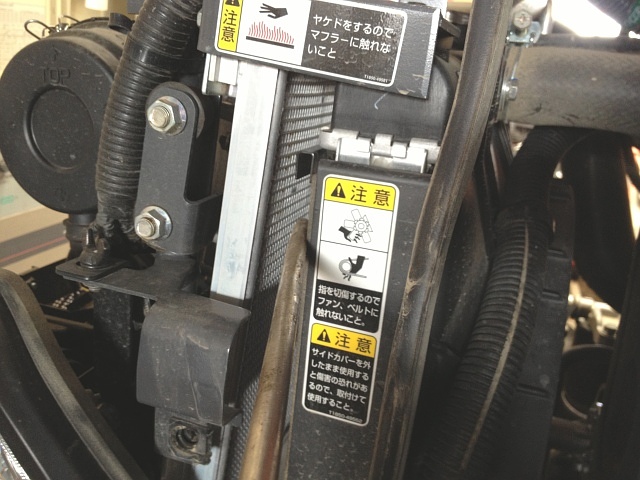

KL44ZC ラジエータ 防虫網 引き抜き防虫網を引き抜きます。

エンジン右側から引き抜けます。

KL44ZC ラジエータ 防虫網 エア吹き掃除後防虫網をエア吹き掃除します。

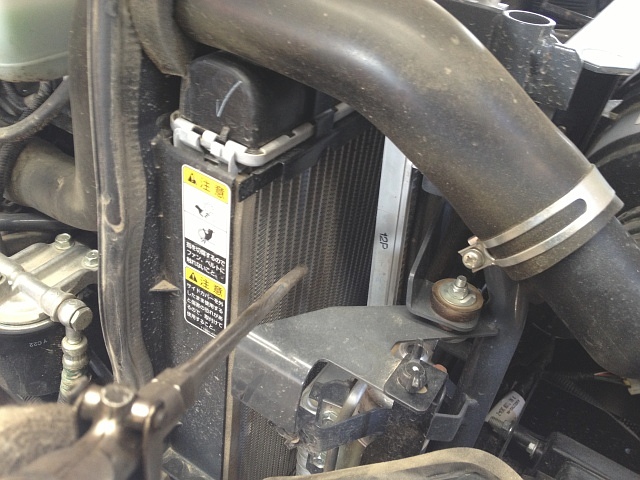

KL44ZC ラジエータ コア部 エア吹き掃除コア部(フィン回り)もエア吹き掃除します。

エア・ガン先端をフィンに当てないように気を付けて行います。

ファン側からも行います。

KL44ZC エアコン コンデンサ エア吹き掃除ついでに、エアコンのコンデンサもエア吹き掃除しておきます。

防虫網も同様です。



◎エア・クリーナ・エレメントの清掃…100時間毎

KL44ZC エア・クリーナダスト・カップを外します。

手で止め金具を3ヵ所外すだけです。

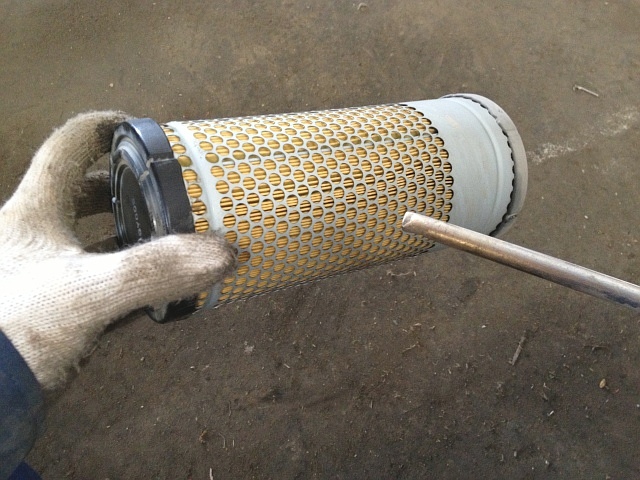

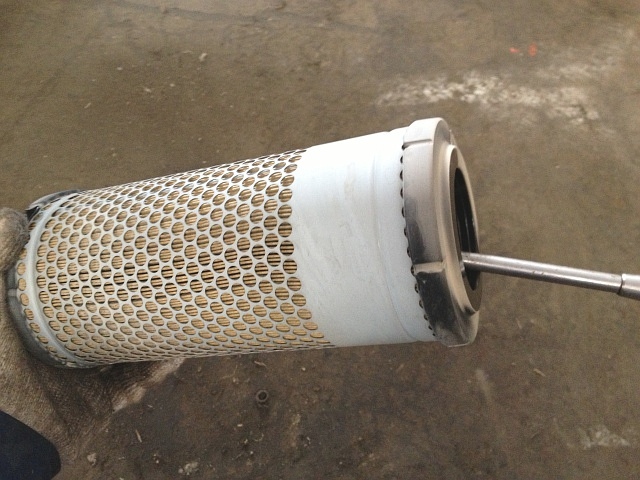

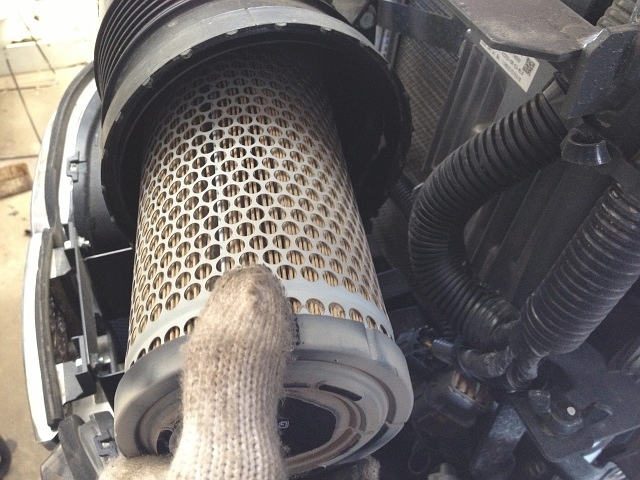

KL44ZC エア・クリーナ・エレメント 取り外し手でエア・クリーナ・エレメントを引き抜きます。

KL44ZC エア・クリーナ・エレメント 外側 エア吹き掃除エア・クリーナ・エレメントをエア吹き掃除します。

凄まじい埃が出ます。

KL44ZC エア・クリーナ・エレメント 内側 エア吹き掃除内側からも清掃します。

全体から埃が出なくなるまで行います。

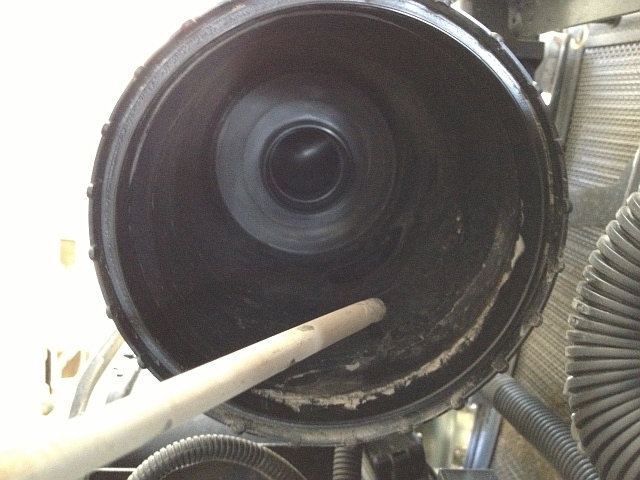

KL44ZC エア・クリーナ・ケース 内側 エア吹き掃除エア・クリーナ・エレメントを取り付ける前に、エア・クリーナ・ケース内もエア吹き掃除しておきます。

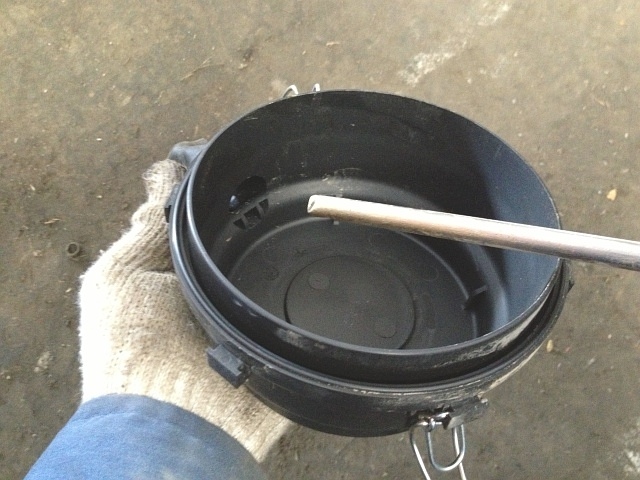

KL44ZC エア・クリーナ ダスト・カップ エア吹き掃除ダスト・カップのバキュエータ・バルブ回りもきれいに清掃しておきます。

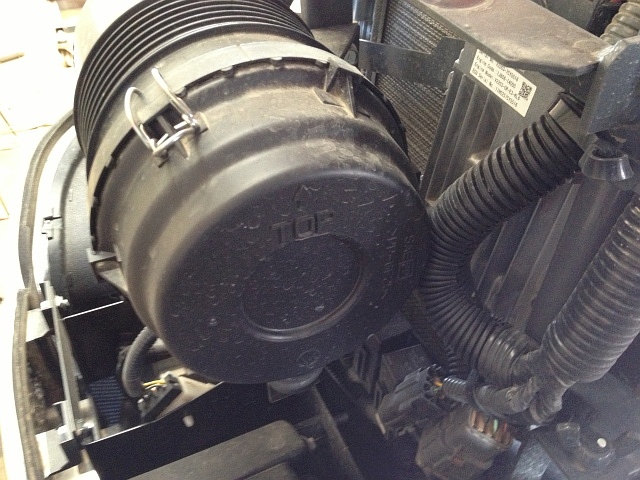

ダスト・カップは、「TOP」マークを上向きにして取り付けます。



◎冷却水の点検…始動前

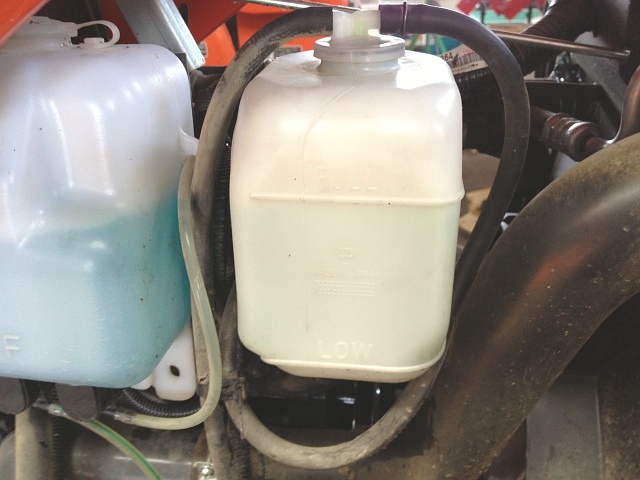

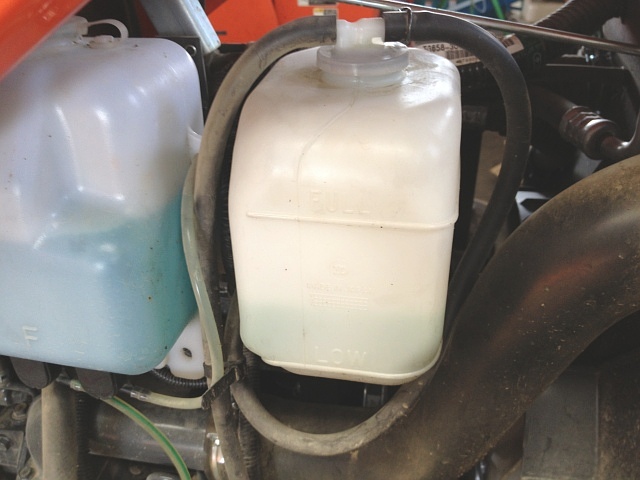

KL44ZC ラジエータ リザーブ・タンク 点検リザーブ・タンクの冷却水量の確認です。

左側にあるのは、ウインド・ウォッシャ液です。

ウォッシャ液は、少なければ適当に足しておきます。

KL44ZC ラジエータ リザーブ・タンク 冷却水 補給後「FULL」 から「LOW」の範囲であれば問題はありません。

折角なので「FULL」位置まで補給しておきます。

キャップは、「カチッ」と手応えを感じるまで確実にします。

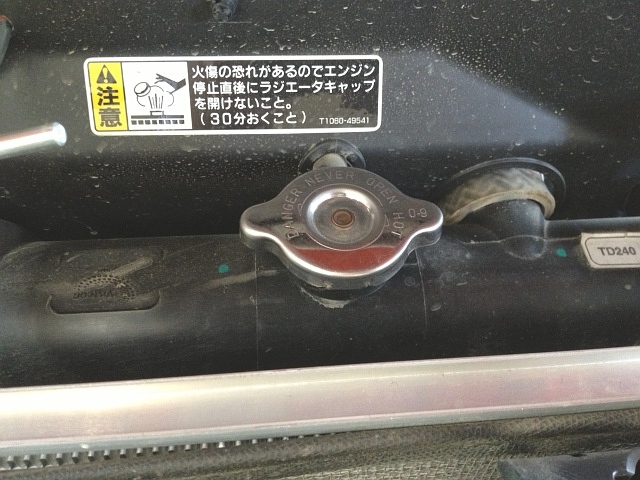

KL44ZC ラジエータ・キャップまた、リザーブ・タンクが「LOW」以下だった場合は、ラジエータ・キャップを外して冷却水の確認をします。

ラジエータ・キャップは、エンジン停止後30分経過してから外します。

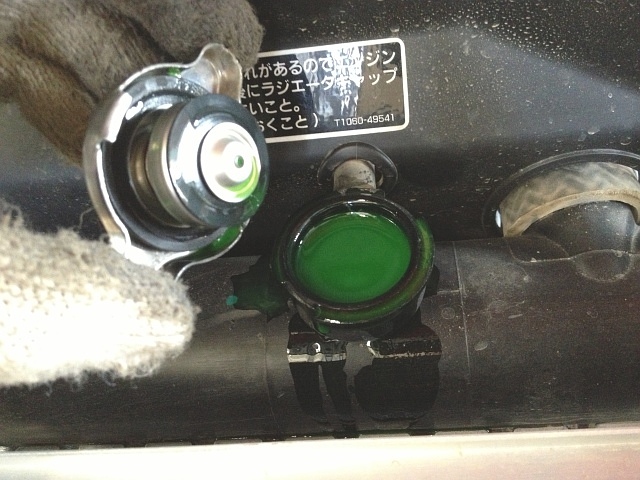

KL44ZC ラジエータ・キャップ 取り付け前冷却水が口元まで入っているか確認します。

少なければ水道水で良いので補給します。

ついでにラジエータ・キャップのパッキンが伸びていないか確認します。
余程じゃない限り大丈夫です。

折角なので、ラジエータ・キャップ接合面をウエスできれいに拭いて、ラジエータ・キャップのパッキン回りをエア吹き掃除しておきます。

冷却水は2年毎の交換になっていますが、個人的には4~5年おきでも構わないと思います。

もちろん2年おきに交換するのがベストですが…。

ラジエータ・キャップは前項写真のように確実に締めます。

締め損なっているとオーバ・ヒートの原因になります。



◎ファン・ベルトの調整…100時間毎

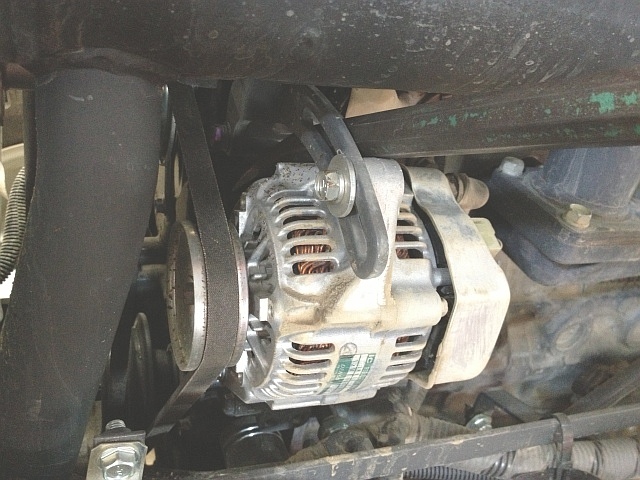

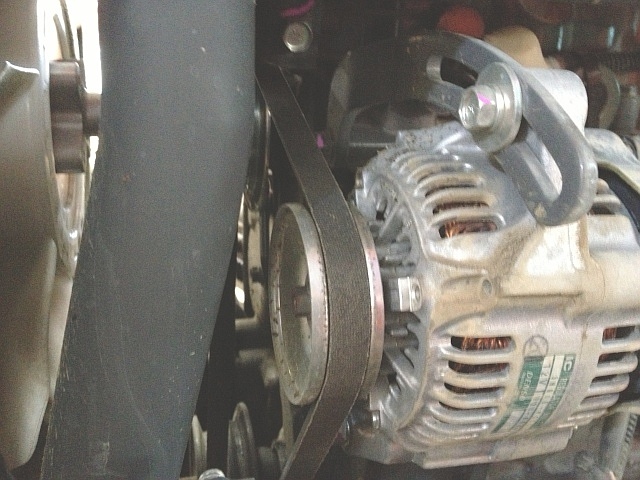

KL44ZC ファン・ベルト 弛みファン・ベルトの確認です。

左写真は見るからに張り不足ですね。

オルタネータを固定しているボルト、ナットを緩めます。

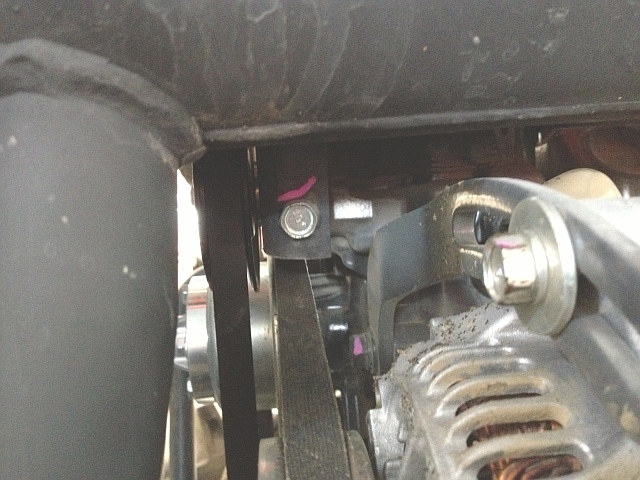

KL44ZC エアコン・ベルト 調整ボルト話は反れますが、奥に見えるボルトはエアコン・ベルトの調整ボルトです。

エアコン・ベルトを張る場合は、テンション・プーリ軸のナットを緩めてから調整ボルトで張ります。

エアコン・ベルトの中央部を指先で少し強めに押さえて、10㎜程度たわむのが
理想です。

適正に張れたら、テンション・プーリ軸のナットを締めておきます。
(調整…200時間毎)

KL44ZC ファン・ベルト 張り調整話はファン・ベルトに戻ります。

手でオルタネータを動かし、ファン・ベルトを適正に張ります。

ファン・ベルトの中央部を指先で軽く押さえて、10㎜程度たわむのが理想です。

エアコン・ベルトとの感覚の違いは微妙ですが、極端に張り過ぎない限り大丈夫です。

適正に張れたら、オルタネータの固定ボルトを締めます。



◎トランスミッション・オイル・フィルタと油圧オイル・フィルタの交換…交換時期:200時間毎

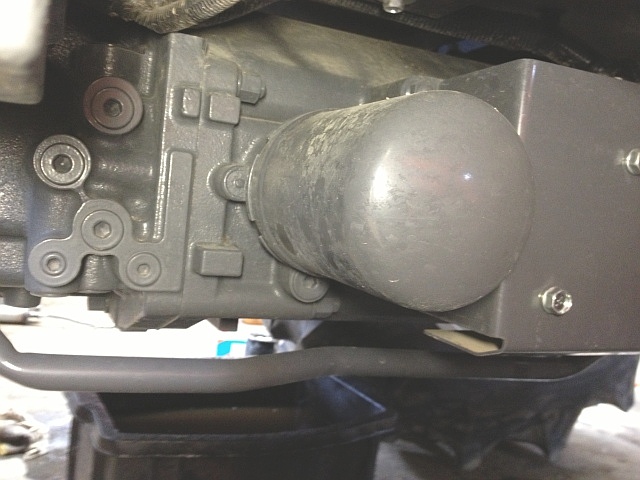

KL44ZC HSTオイル・フィルタ 交換前トランスミッション・オイル・フィルタの交換です。

ミッション・オイルは400時間毎(フィルタは200時間毎)に交換しますが、この作業は廃油の処理(量が多いため)などの問題もあるので農機具屋さんに依頼しましょう。

今回はあくまでも自分で行う点検整備を主においていますので、この作業は物理的に難しいと判断しています。

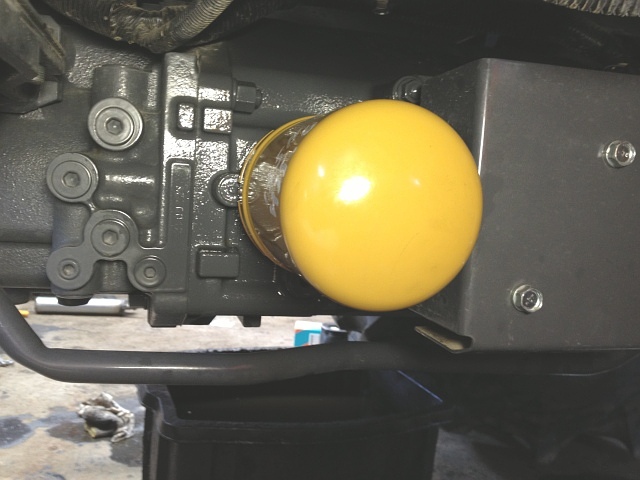

KL44ZC HSTオイル・フィルタ 交換後左写真は、トランスミッション・オイル・フィルタの交換後です。

このオイル・フィルタの締め付けは、シール部に薄くエンジン・オイルを塗付した後、シール部が接合面に接触してから、3/5回転きっちり締め付けます。

また、ミッション・ケース右側の油圧オイル・フィルタは手で締め付けますが、これはシール部が接触してから、2/3回転くらい回せば十分です。

ミッション・オイルが出てきますが、交換作業は出来ます。


◎スーパ・ジョイント(ユニバーサル・ジョイント)のグリース・アップ…50時間毎

KL44ZC ロータリ 取り外し後キャスタ・スタンド仕様のクボタ・ロータリが取り付いているので、キャスタ・スタンドを取り付けてからロータリを外します。

手順は「第31回:ロータリの着脱について」とほぼ同じなので省略します。

違うところは、キャスタ・スタンド仕様なので後2輪ハンドルを回す必要がない事です。

このオート・ヒッチ・フレームはW3P仕様ですが、クボタ・ロータリ(特殊3P作業機)の取り付けは、ロータリのトップ・マスト上部ピンを必ず下部フックで持ち上げて取り付けます。

間違えて上部フックで持ち上げると、ロータリのフロント・カバーがへこむので注意します。

KL44ZC スーパ・ジョイント ジョイント・ホルダここから本題に入ります。

オート・ヒッチ・フレームは、適当に下がった状態(油圧レバーを下げ)にしておきます。

ジョイント・ホルダの正しい位置(下部にセット)を覚えておきます。

黄色の安全カバーを止めている鎖を外し、トラクタPTO軸側のユニバーサル・ジョイントを外します。

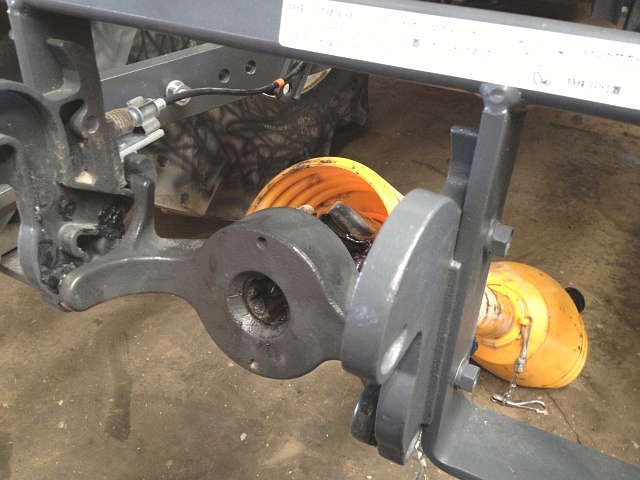

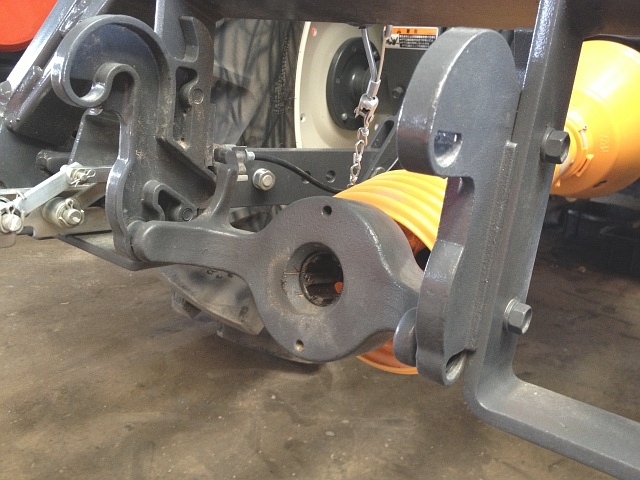

KL44ZC ジョイント・サポート次にオート・ヒッチ・フレーム側のジョイント・ホルダを外します。

少し持ち上げ、開口部へ下げるように動かせば外れます。

取り外し順は、逆からでも構いません。

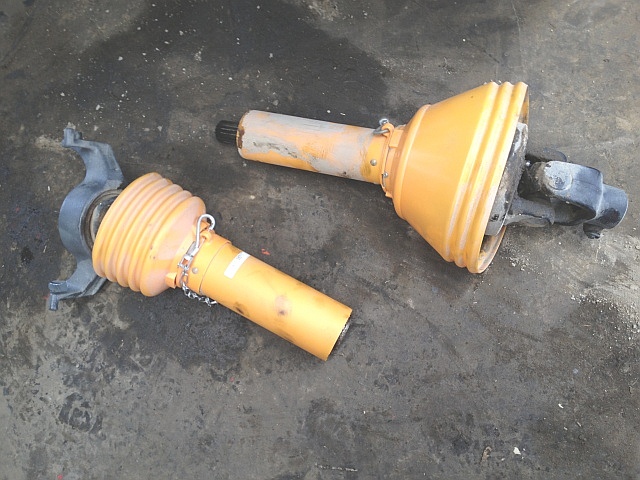

KL44ZC スーパ・ジョイントユニバーサル・ジョイントを引き抜いて2つにします。

グリース・アップは何気に汚れる作業なので、汚れても構わない格好で行います。

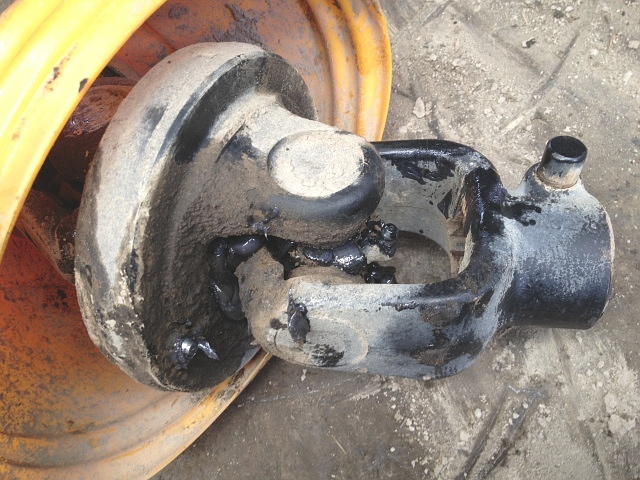

KL44ZC スーパ・ジョイント グリース・アップ後前項で説明していませんが、ユニバーサル・ジョイントは、先端のロック・ピンを押しながら引き抜く事で外れます。

長年外した事がないと、当然ながら膠着気味になっています。

グリース・ガンを使って、グリース・ニップルに「ブチ、ブチッ」と音が出るまで注入します。

KL44ZC スーパ・ジョイント グリース・アップ広角ジョイントなので、内側にもグリース・ニップルがあります。

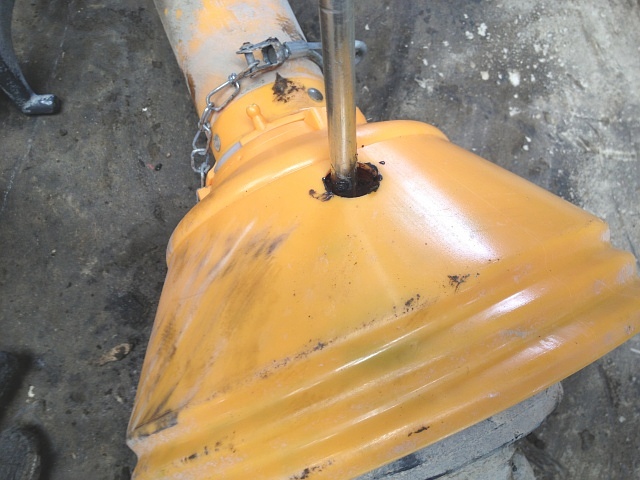

安全カバーにグリース注入用の穴が開いています。

前項写真と合わせて、PTO軸取付け側のグリース・ニップルは3箇所あります。

ジョイント・ホルダ側(1箇所)も同様にグリース・アップしておきます。

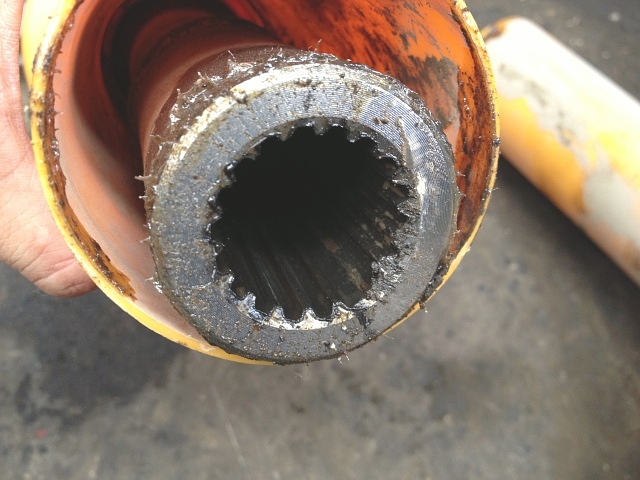

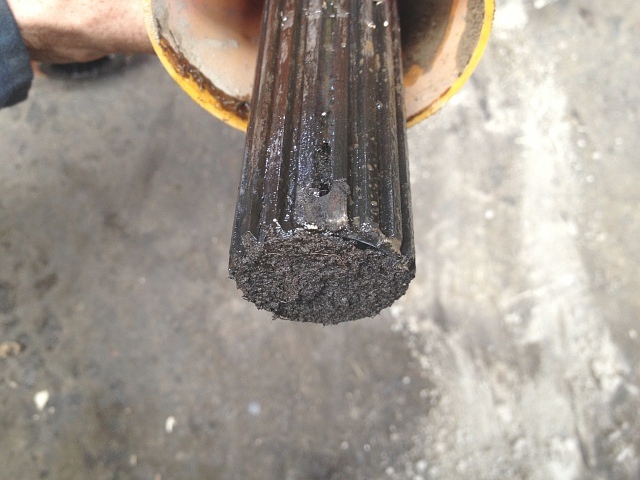

KL44ZC スーパ・ジョイント スプライン オス側ユニバーサル・ジョイント摺動部にもグリースを塗付しておきます。

オスとメスの組み付けは、スプラインが1箇所潰してあるところを合わせて行います。

KL44ZC スーパ・ジョイント スプライン メス側メス側も同様に塗付しておきます。

ここで使用しているグリースは、全て2硫化モリブデン入りグリースですが、普通の万能グリースでも構いません。

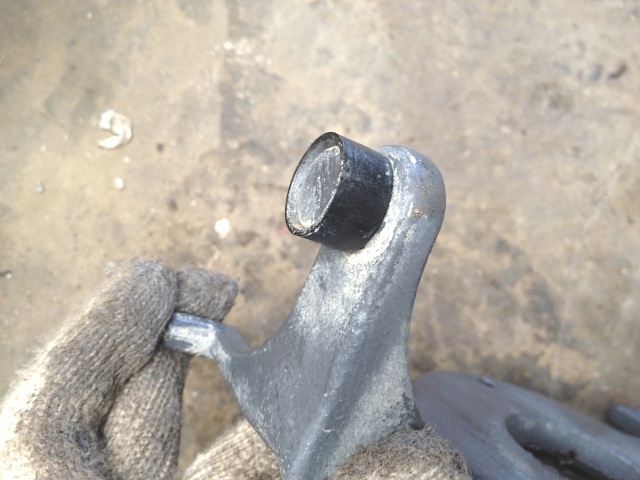

KL44ZC ジョイント・ホルダ ブッシュジョイント・ホルダには、ブッシュが左右に付いています。

無くさないように気を付けます。

KL44ZC スーパ・ジョイント ジョイント・ホルダ 取り付けどちらから取り付けても構いませんが、私はいつもジョイント・ホルダから取り付けます。

1人で行う場合は、この方がやり易いと思います。

PTO軸に取り付けた方は、ロック・ピンが確実に出てロックされている事を確認します。



◎3点リンク回りのグリース・アップ…50時間毎

KL44ZC 油圧シリンダ 上部 グリース・アップロータリを取り付ける前に、ロア・リンク回りのグリース・アップをしておきます。

KL44ZC 油圧シリンダ 下部 グリース・アップこちらは油圧シリンダ下部にあるグリース・ニップルです。

KL44ZC 3点リンク回り 注油引掛け部などにも注し油をしておきます。

要は金属同士が擦れ合う箇所全てに、油かグリースを塗付するのです。


◎ロータリ(RM190Z)のオイルの交換…交換時期:250時間毎

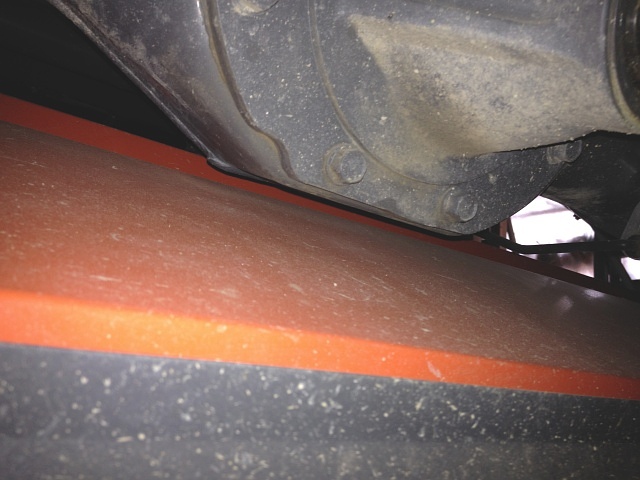

RM190Z ギヤ・ケース ドレン・ボルトまだ、ロータリは外したままです。

ギヤ・ケースのドレン・ボルトは、PIC軸ケース固定ボルトと兼用になっています。

PIC軸ケース下部にある2本の固定ボルト(頭部14㎜正ネジ)の何れかを外せば排油できます。

ギヤ・オイルの給油量は2.5ℓです
ギヤ・オイルはミッション・オイルで構いません。

ロータリを取り付けた後の確認になりますが、ロータリを地面に付くまで下げた状態で、給油プラグの刻み線まであればOKです。

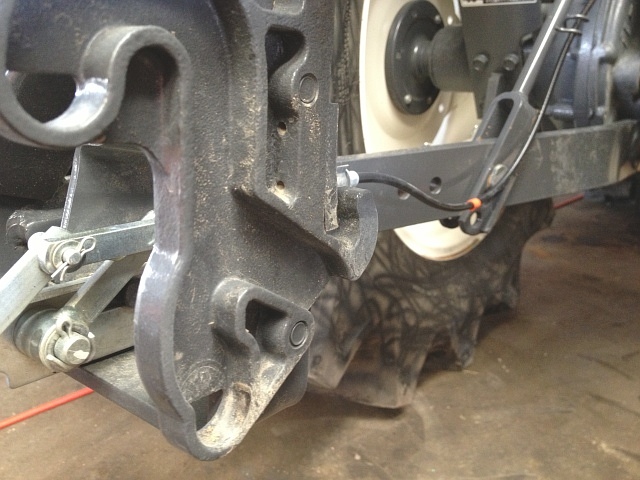

KL44ZC オート・ヒッチ・フレーム 説明ラベルギヤ・ケースのオイル交換が終わったら、ロータリを取り付けます。

キャスタ・スタンドは、もう必要ないので外します。

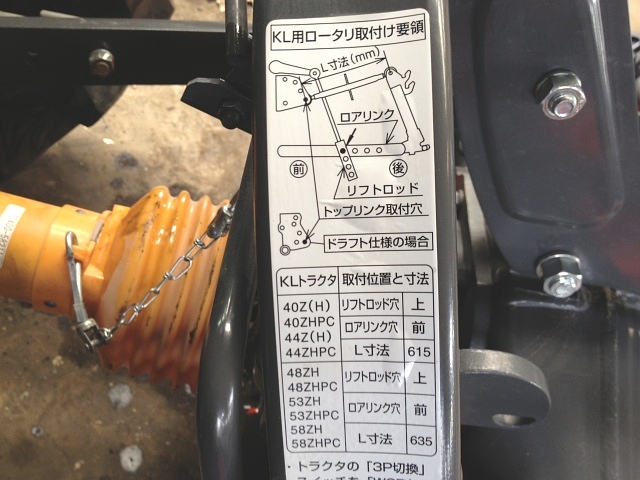

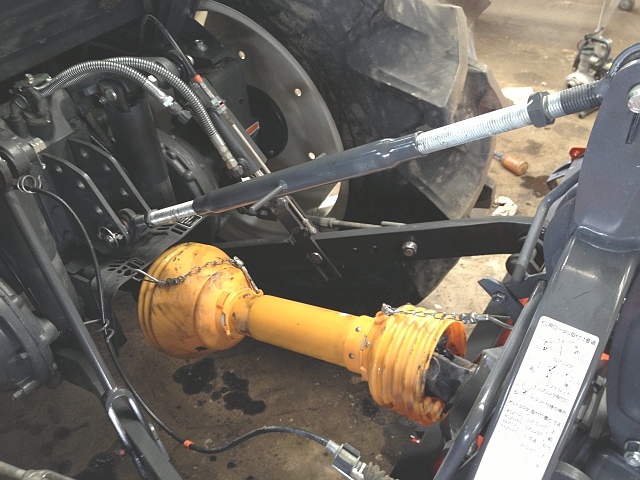

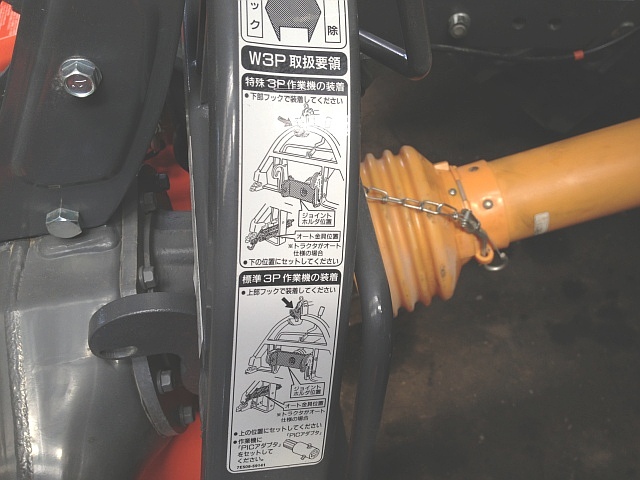

前項(ユニバーサル・ジョイントのグリース・アップ)の説明の補足にもなりますが、オート・ヒッチ・フレームに説明ラベルが貼ってあります。

KL44ZC トップ・リンク 伸ばすロータリを地面に付くまで下げます。

そして、モンキ・レンチを使いトップ・リンクのロック・ナットを緩めます。

目一杯トップ・リンクを伸ばします。

チェーン・ケースのオイルを抜くために、ロータリを後ろ下がりにする必要がありますが、こうすることで後ろ下がりになります。

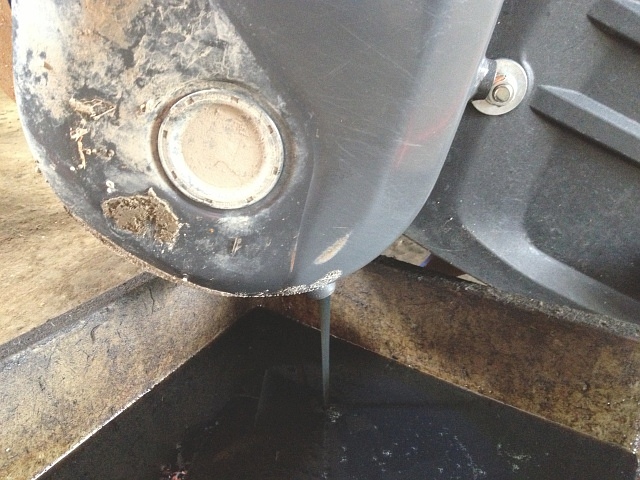

RM190Z チェーン・ケース 排油プロテクタ(保護カバー)は外す必要がありませんけど、摩耗具合を見たかったので外してあります。

ドレン・ボルト(頭部17㎜)を外して排油します。

チェーン・ケース上部のゴム蓋を外して、そこから給油します。

ギヤ・オイルの給油量は1.8ℓです。

ドレン・ボルトの少し上にあるボルトは検油ボルトです。

トップ・リンクを元に戻してからの確認になりますが、検油ボルトを外し検油口までギヤ・オイルがあればOKです。

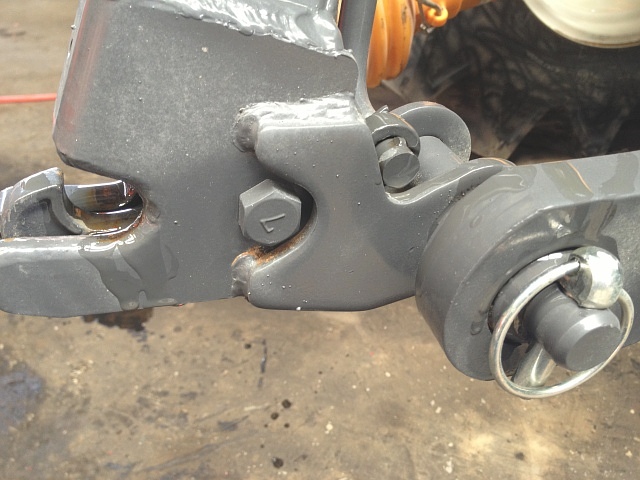

KL44ZC トップ・リンク 長さトップ・リンクを必ず元に戻します。

説明ラベルによると、寸法は両端軸(ピン)の心々で615㎜です。

±3㎜くらいの精度で合わせます。

トップ・リンクの長さが適正、または許容範囲でないと、ユニバーサル・ジョイントなどの負担が増します。



◎その他のグリース・アップ…50時間毎

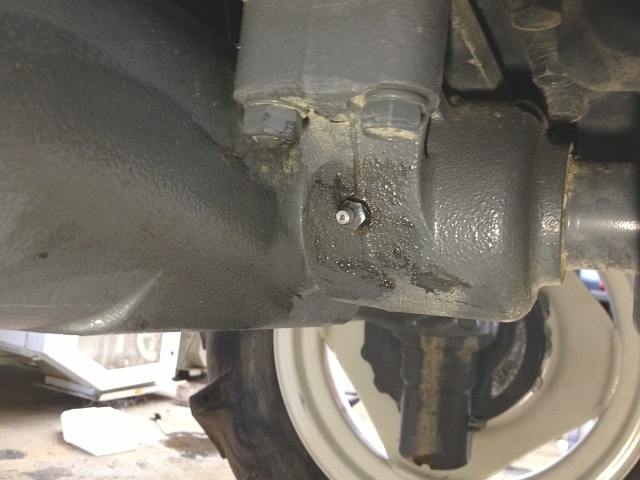

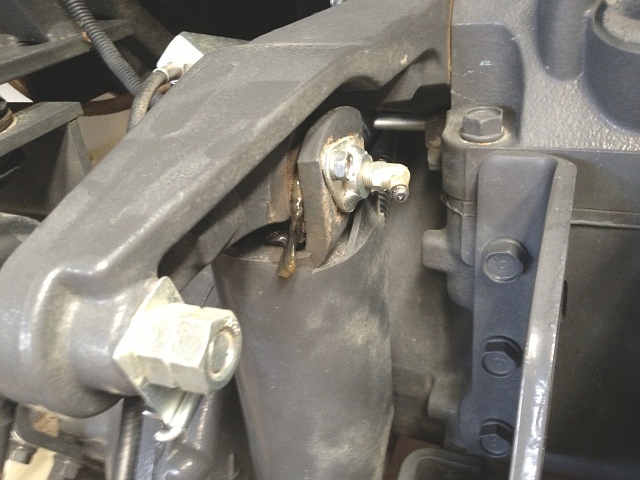

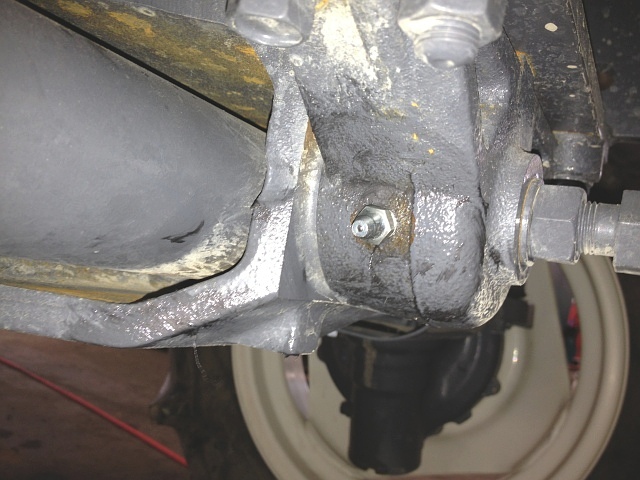

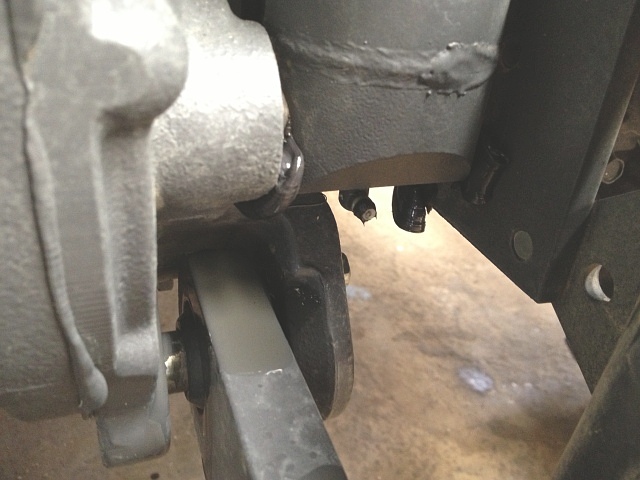

KL44ZC 前部デフ・ケース 前側 グリース・アップ前部デフ・ケース支持部のグリース・アップです。

左写真は前側です。

KL44ZC 前部デフ・ケース 後側 グリース・アップ前部デフ・ケース支持部のグリース・アップです。

左写真は後側です。

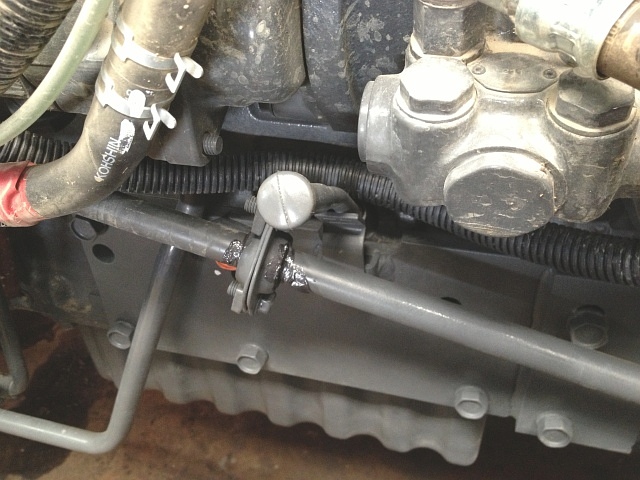

KL44ZC ステアリング・ジョイント グリース 塗付ステアリング・ジョイントの支持部などにも塗付します。

適当にねたぐっておきます。

スプレ・タイプのグリースでもOKです。

他にも、グリースや油を塗付するべき箇所はいくつかあります。

→各操作レバーやペダルの支点など、金属同士が擦れ合う箇所全て


◎これまでに説明がないけど、自分で出来るであろう事

ロータリの爪軸ベアリング・ケースのグリース注入(補給)…150時間毎
この部分のベアリングのグリースが切れるとベアリングが破損します。
説明しておくべき最重要ポイントだったかもしれません。
タイヤ空気圧の調整…必要に応じて
前輪157kPa、後輪98kPaくらい
室内エア・フィルタの掃除…200時間毎
フィルタが目詰まりするとエアコンの効きが悪くなります。

◎出来るなら行ったほうが良い事

燃料フィルタ・エレメントの掃除…必要に応じて、交換時期→400時間毎
汚れ具合は目視で判断し、必要なら掃除します。
チェック・チェーン(ターン・バックル)の張り直し
多くの場合、膠着が酷く簡単には回りません。
泥を落として潤滑剤を吹き付けます。

これまで述べた作業内容を全て行えば、整備工場で実際に行う点検整備の多くは済んでいると思います。
