ヘッド・ランプの回路図と作動

農業機械に使われるヘッド・ランプは、下方照射と遠方照射のみの切替で、基本的にパッシング機能はない。

ヘッド・ランプに使用される電球（ランプ・バルブ）は、1つのバルブ内に下方照射用と遠方照射用で2つのフィラメントを設けている。

通電されたフィラメントの発光は、反射鏡に反射させて光を前方に拡散させて照らすようになっている。

現在、ランプ・バルブの種類はハロゲンからHID、LEDまで数多くある。

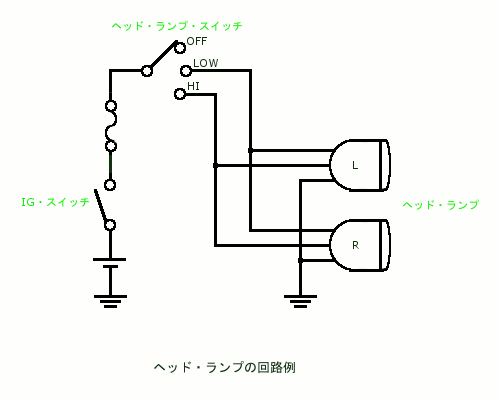

◎前照灯（ヘッド・ランプ、ヘッド・ライト）の回路例とその作動

回路例におけるバッテリとIGスイッチ（キー・スイッチ）間は、フュージブル・リンクとセル・モータB端子を経由しているが、これを省略する。


ヘッド・ランプ・スイッチからは、LOWとHIそれぞれ並列接続で左右のランプへ配線されている。

下方照射

ヘッド・ランプ・スイッチをLOW位置にすると、バッテリからの電流がそのままランプ・バルブ内の下方照射用フィラメントに流れ発光する。

遠方照射

ヘッド・ランプ・スイッチをHI位置にすると、バッテリからの電流がそのままランプ・バルブ内の遠方照射用フィラメントに流れ発光する。
